1. Классическая монолитная плита
Принцип работы и назначение: Железобетонная плита под всей площадью здания. Работает как единое целое, перераспределяя нагрузки на грунт. Благодаря большой площади опирания снижает давление на грунт до 0.2–0.5 кг/см². Предназначен для любых типов грунтов, особенно слабонесущих и пучинистых.
Конструктивные особенности
- Толщина плиты: 200–400 мм
- Двойное армирование (верх/низ)
- Бетон В22.5 (M300) и выше
- Песчано-щебёночная подготовка
Область применения
- Слабонесущие и пучинистые грунты
- Высокий уровень грунтовых вод
- Дома из кирпича, газобетона до 3 этажей
- Каркасные и деревянные дома
Подходящие грунты
- Глины и суглинки
- Супеси
- Насыпные грунты
- Торфяники (с подготовкой)
Плюсы
- Максимальная надёжность на любых грунтах
- Долговечность (более 100 лет)
- Готовый черновой пол
- Не боится подвижек грунта
Минусы
- Высокий расход бетона и арматуры
- Сложность ремонта коммуникаций
- Не подходит на уклонах без подготовки
Ключевые этапы строительства под ключ: Геодезия → планировка → песчаная подушка (300–500 мм) → щебень → геотекстиль → гидроизоляция → опалубка → арматурный каркас → заливка бетона В22.5 (M300) → уход за бетоном → гидроизоляция.
Классическая плита: все этапы строительства

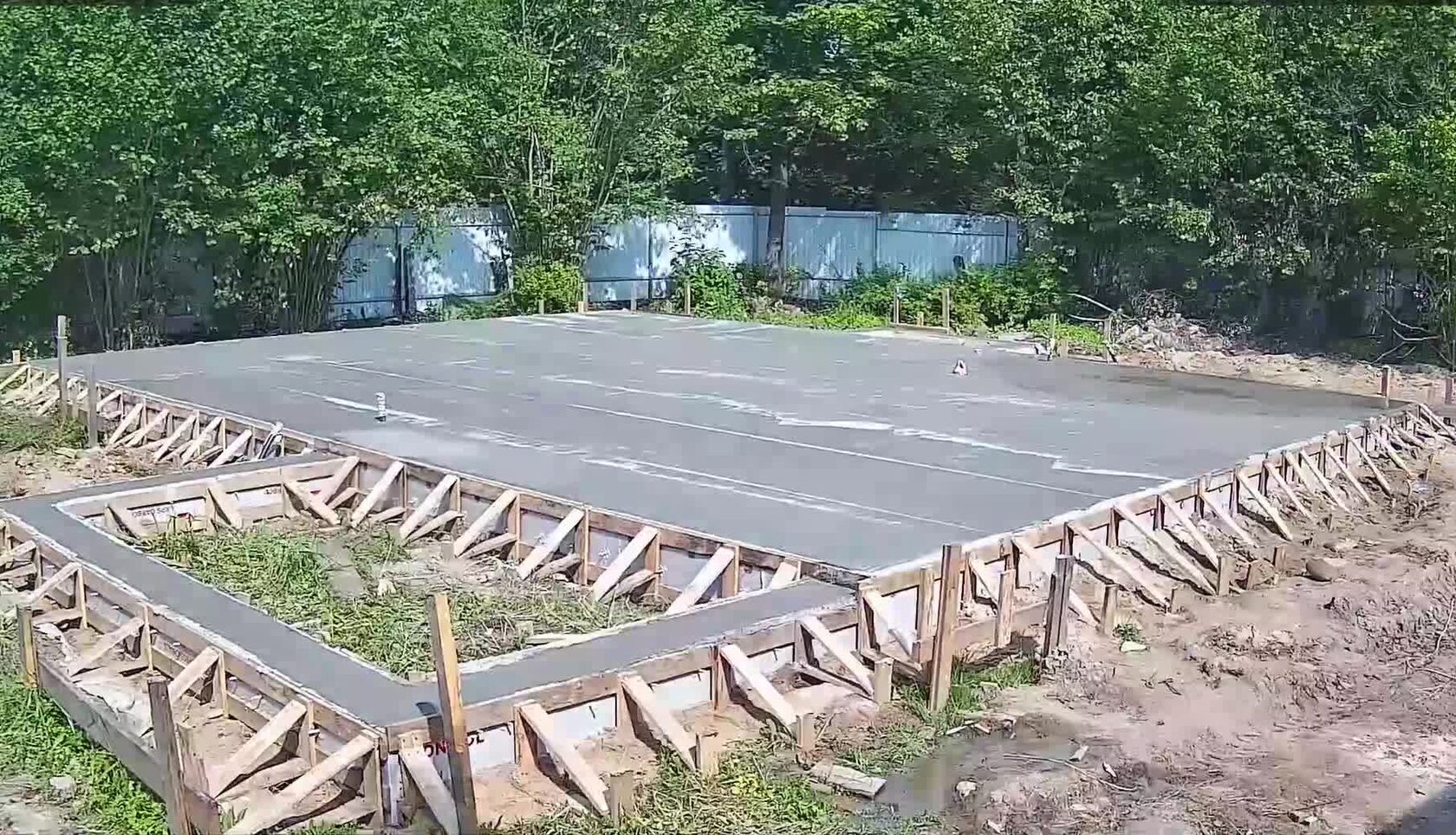

2. Плита с рёбрами вниз (УШП)
Принцип работы и назначение: Комбинация плиты и заглубленных балок (рёбер). Рёбра работают как ленточный фундамент, увеличивая жёсткость и позволяя экономить бетон. Утепление закладывается между рёбрами. Предназначен для энергоэффективных домов.
Конструктивные особенности
- Плита 150–200 мм
- Рёбра высотой до 600 мм
- Утепление ЭППС 150–200 мм
- Несъёмная опалубка из ЭППС
Область применения
- Участки с уклоном до 10%
- Пучинистые грунты
- Дома до 3 этажей
- Энергоэффективные здания
Подходящие грунты
- Суглинки
- Глины
- Супеси
Плюсы
- Экономия бетона (до 30%)
- Высокий цоколь (600 мм)
- Тёплые полы в конструкции
- Экономия на отоплении до 30%
Минусы
- Сложное армирование рёбер
- Требует точного расчёта
- Не подходит при очень высоком УГВ
Ключевые этапы строительства под ключ: Разметка осей → выемка грунта под рёбра → подушка под рёбра → установка несъёмной опалубки (ЭППС) → армирование рёбер и плиты → закладка коммуникаций → бетонирование → уход за бетоном.
Монтаж несъёмной опалубки УШП
3. Плита с рёбрами вверх
Принцип работы и назначение: Рёбра направлены вверх, образуя "чашу". Пол — плита, стены подвала — рёбра. Всё монолитное, без швов. Позволяет получить полноценный цокольный этаж или подвал.
Конструктивные особенности
- Плита 200–250 мм
- Рёбра высотой 600–1200 мм
- Монолитная гидроизоляция
- Обязательный дренаж
Область применения
- Проекты с цокольным этажом
- Участки с уклоном
- Дома с подвалом
- Любые грунты
Подходящие грунты
- Любые, кроме скальных
- Пучинистые (с защитой)
Плюсы
- Готовый цокольный этаж
- Монолитная конструкция
- Идеальная гидроизоляция
- Прочность и долговечность
Минусы
- Усложнённое бетонирование
- Большой объём земляных работ
- Сложность зимнего строительства
Ключевые этапы строительства под ключ: Котлован → подготовка → плита → армирование и опалубка рёбер → заливка стен → гидроизоляция → утепление → обратная засыпка.
Строительство цокольного этажа
4. Плита на сваях
Принцип работы и назначение: Сваи передают нагрузку на глубокие плотные слои грунта, плита (ростверк) объединяет их и распределяет нагрузку. Комбинация свайного и плитного фундамента для самых сложных условий.
Конструктивные особенности
- Буронабивные или винтовые сваи
- Плита толщиной 200–300 мм
- Зазор между плитой и грунтом
- Монолитное исполнение
Область применения
- Слабые грунты (торф, ил)
- Сильные уклоны участка
- Высокий УГВ
- Вечная мерзлота
Подходящие грунты
- Торф
- Плывуны
- Болотистые грунты
- Насыпные грунты
Плюсы
- Надёжность на слабых грунтах
- Минимум земляных работ
- Круглогодичное строительство
- Меньшая осадка
Минусы
- Высокая стоимость
- Сложность устройства подвала
- Требует спецтехники
- Сложный расчёт
Ключевые этапы строительства под ключ: Геология → разметка → бурение/забивка свай → оголовки → опалубка плиты → армирование → бетонирование → гидроизоляция.
Круглая плита на сваях
